在自動換刀裝置中，刀庫是最主要的部件之一。今天給大家介紹四種換刀方式：斗笠式刀庫、夾臂式刀庫、圓盤式刀庫、鏈?zhǔn)降稁臁?span lang="EN-US">

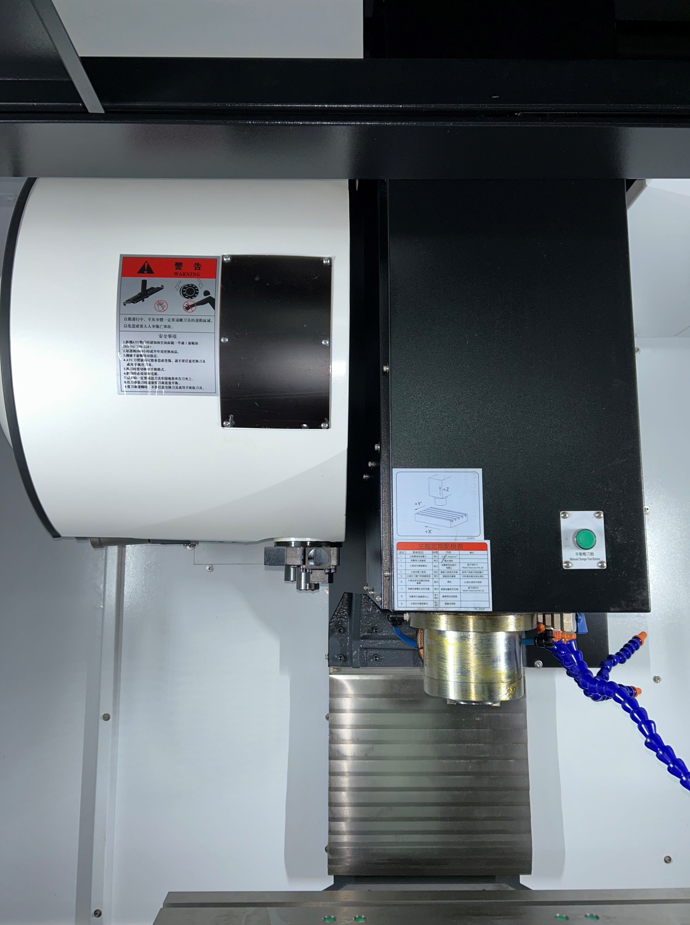

1、斗笠式刀庫
斗笠式刀庫是固定刀庫，刀具號和刀套號一直保持一一對應關系，不會隨著刀具的交換而改變。
斗笠式刀庫是靠主軸上下移動完成自動換刀動作的。當主軸上的刀具進入斗笠式刀庫的卡槽時，主軸向上移動脫離刀具，同時刀庫進行快速轉動，等要換的刀具對正主軸正下方時，主軸下移使刀具進入主軸錐孔內，夾緊刀具后，刀庫再退回原位。
斗笠式刀庫的刀位仍然有限（一般16~34個刀位），而且總是一上一下的，比較占用時間，效率不高，還會影響到主軸的工作行程。
2、夾臂式刀庫
夾臂式刀庫屬于前置式刀庫，一般應用于小型加工中心上，通常采用鋁合金重鑄一體式刀夾組，組裝、更換快速；由于沒有單獨的換刀臂結構，換刀時，由主軸與刀庫之間直接完成換刀動作，和其他刀庫種類的換刀動作相比，縮減了換刀臂的輔助換刀時間，所以，夾臂式刀庫的換刀速度比較快，鄰刀之間的換刀時間可以控制在2秒以內。

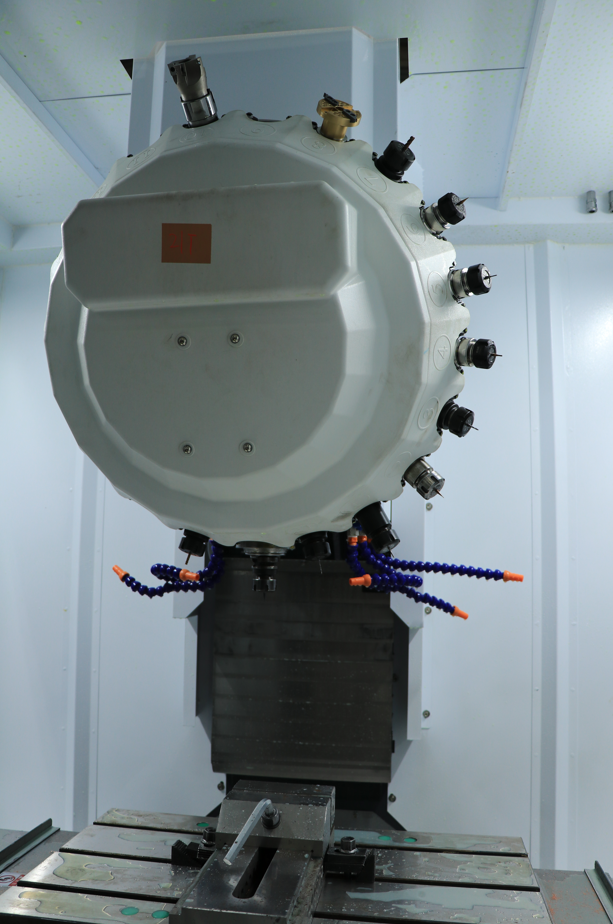

3、圓盤式刀庫
圓盤刀庫主要用于各種高精度、小尺寸和難以到達的區域進行孔位置或形狀復雜零件（例如：軸類、齒輪等）的車削，是機床加工不可缺少的配套部件。圓盤刀庫是由數控系統通過計算機程序設定每把銑刀的切削時間和進給量，在編入加工程序后自動運行。
圓盤刀庫和鏈?zhǔn)降稁焓请S機刀庫，刀具號和刀套號之間的對應關系會隨著刀具的交換而改變。需要用對應關系數據表來記錄刀具號和刀套號的對應關系。

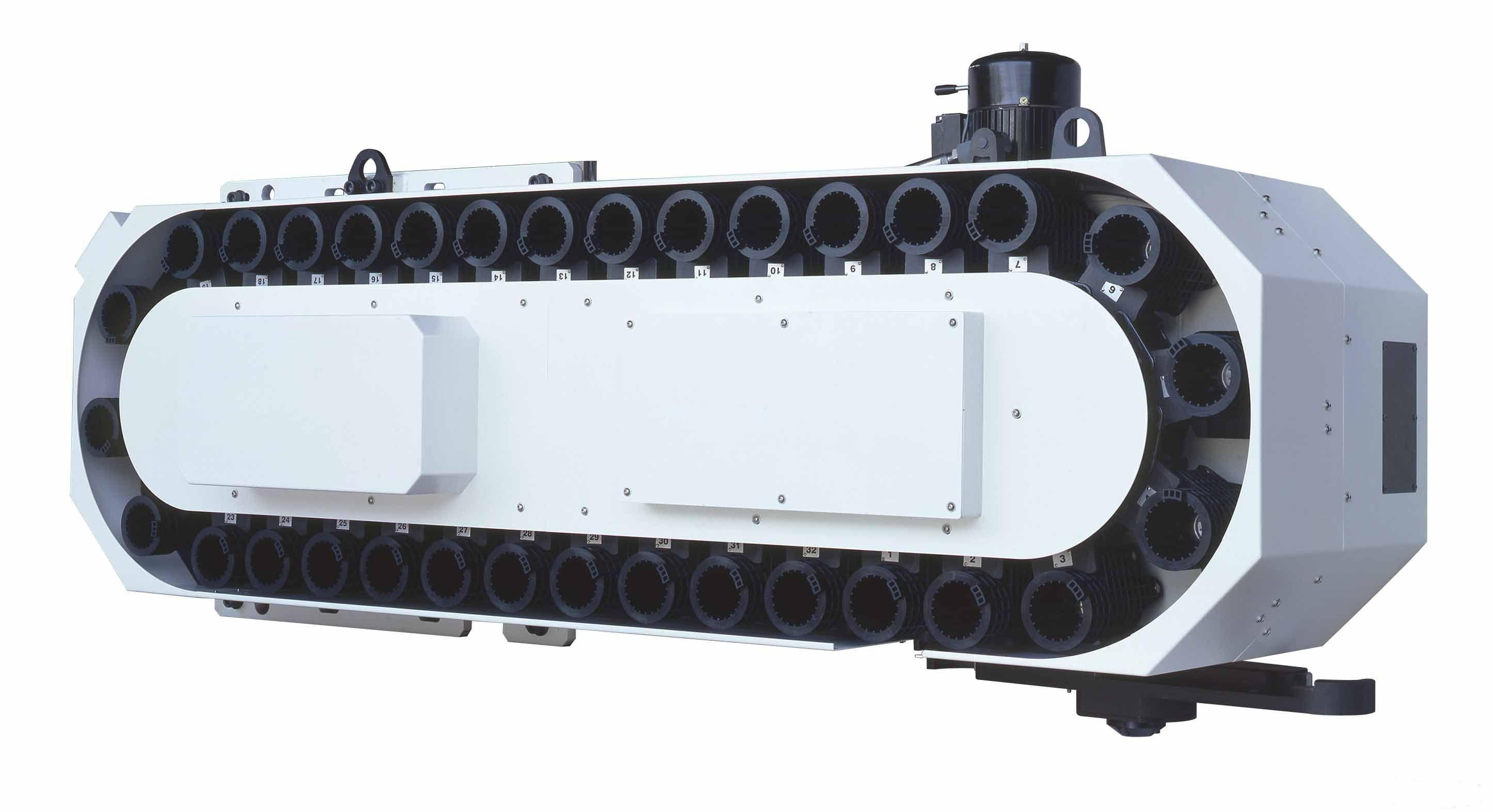

4、鏈?zhǔn)降稁?/strong>
這種刀庫刀座固定在環形鏈節上。常用的有單排鏈?zhǔn)降稁?。這種刀庫使用加長鏈條，讓鏈條折疊回繞可提高空間利用率，進一步增加存刀量。鏈?zhǔn)降稁旖Y(jié)構緊湊，刀庫容量大，鏈環的形狀可根據機床的布局制成各種形狀。同時也可以將換刀位突出以便于換刀。在一定范圍內，需要增加刀具數量時，可增加鏈條的長度，而不增加鏈輪直徑。因此，鏈輪的圓周速度（鏈條線速度）可不增加，刀庫運動慣量的增加可不予考慮。這些為系列刀庫的設計與制造提供了很多方便。一般當?shù)毒邤?shù)量在30～120把時，多采用鏈?zhǔn)降稁臁?span lang="EN-US">
刀庫的容量：
