進口的C3級絲桿、P級線性滑軌

為了保證機床的使用精度及使用壽命，巨高精機鉆攻加工中心系列產品采用進口的C3級絲桿、P級線性滑軌。

床身鑄件采用樹脂砂造型，HT300強度孕育鑄鐵

床身主要鑄件（底座、工作臺、立柱、滑鞍、主軸箱等）均采用樹脂砂造型，
HT300強度孕育鑄鐵，經二次退火與時效處理，消除鑄造應力及粗加工產生的內應力，
確保鑄件組織穩定，機床能夠長期保持精度和穩定性。

超大跨距底座是同行的1.6倍，穩定性強

集團產業鏈?zhǔn)浇Y(jié)構，交期快，品質保證

集團具備一條從鑄造，機加，裝配、配電到整機完整的產業鏈，
物料提前備貨，嚴格按照相關標準及要求進行生產，全員參與全程品質監督，確保產品質量有保證；
主要鑄件及光機生產周期可控，交期快。

技術協議

  • 屬性/型號
  • 三軸行程（X/Y/Z）
  • 主軸鼻端至工作臺面距離
  • 工作臺尺寸（長×寬）
  • 最大承載
  • T型槽（槽數×槽寬×間距）
  • 主軸直徑/錐孔
  • 主軸轉速
  • 主軸電機功率
  • 快速移動速度（X/Y/Z軸）
  • 切削進給速度
  • 刀具數量
  • 刀具最大直徑/長度/重量
  • 刀具最大直徑（放滿刀/鄰空刀）
  • 刀具交換時間（刀-刀）
  • 定位精度（X/Y/Z）
  • 重復定位精度（X/Y/Z）
  • 直線滾動導軌規格（X/Y/Z）
  • 滾珠絲杠規格（X/Y/Z）
  • 伺服電機規格（X/Y/Z）
  • 氣源/氣壓
  • 機床電氣總?cè)萘?/li>
  • 機床外型尺寸（X×Y×Z）
  • 機床重量（約）
  • TC1670
  • 1600/700/400
  • 150~550
  • 1700×650
  • 500
  • 5×14×130
  • ?100/ BT30
  • 20000
  • 3.7/5.5
  • 30/36/48
  • 10/10/10
  • 21
  • ?60mm/200mm/3kg
  • 60/80
  • 1.3
  • 0.012
  • 0.008
  • 滾珠35/35/45
  • 40/32/36
  • 13.7/13.7/22.5
  • 280L/min 6~8bar
  • 15
  • 4000×3400×3100
  • 6200

*所有技術參數以最新技術方案為準

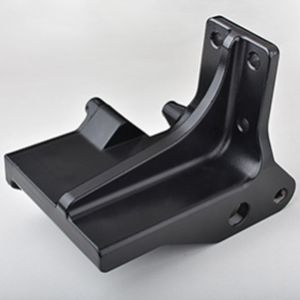

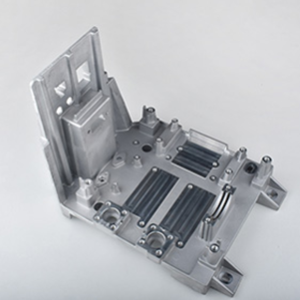

加工樣品
