采用進口C3級滾珠絲桿和P級線性滑軌,配置優于業內其它配置

為了保證機床的使用精度及使用壽命,巨高精機鉆攻加工中心系列產品采用進口的C3級絲桿、P級線性滑軌。

床身鑄件采用樹脂砂造型,HT300強度孕育鑄鐵

床身主要鑄件(底座、工作臺、立柱、滑鞍、主軸箱等)均采用樹脂砂造型,HT300強度孕育鑄鐵,經二次退火與充分的時效處理,消除鑄造應力及粗加工產生的內應力,確保鑄件組織穩定,機床能溝長期保持精度和穩定性。

用料好,結構設計合理,直連驅動,定位精度高

集團產業鏈式結構,交期快,品質保證

集團具備一條從鑄造,機加,裝配、配電到整機完整的產業鏈,物料提前備貨,嚴格按 照相關標準及要求進行生產,全員參與全程品質監督,確保產品質量有保證;
主要鑄件及光機生產周期可控,交期快。

技術參數

  • 屬性/型號
  • 三軸行程(X/Y/Z)
  • 主軸鼻端至工作臺面距離
  • 工作臺尺寸(長×寬)
  • 最大承載
  • T型槽槽數×槽寬×間距
  • 主軸轉速
  • 主軸直徑/錐孔
  • 主軸電機功率
  • 快速移動速度(X/Y/Z軸)
  • 切削進給速度
  • 刀具數量
  • 刀具最大直徑/長度/重量
  • 刀具最大直徑(放滿刀/鄰空刀)
  • 定位精度(X/Y/Z)
  • 重復定位精度(X/Y/Z)
  • 氣源/氣壓
  • 機床電氣總容量
  • 系統
  • 機床外型尺寸(X×Y×Z)
  • 機床重量

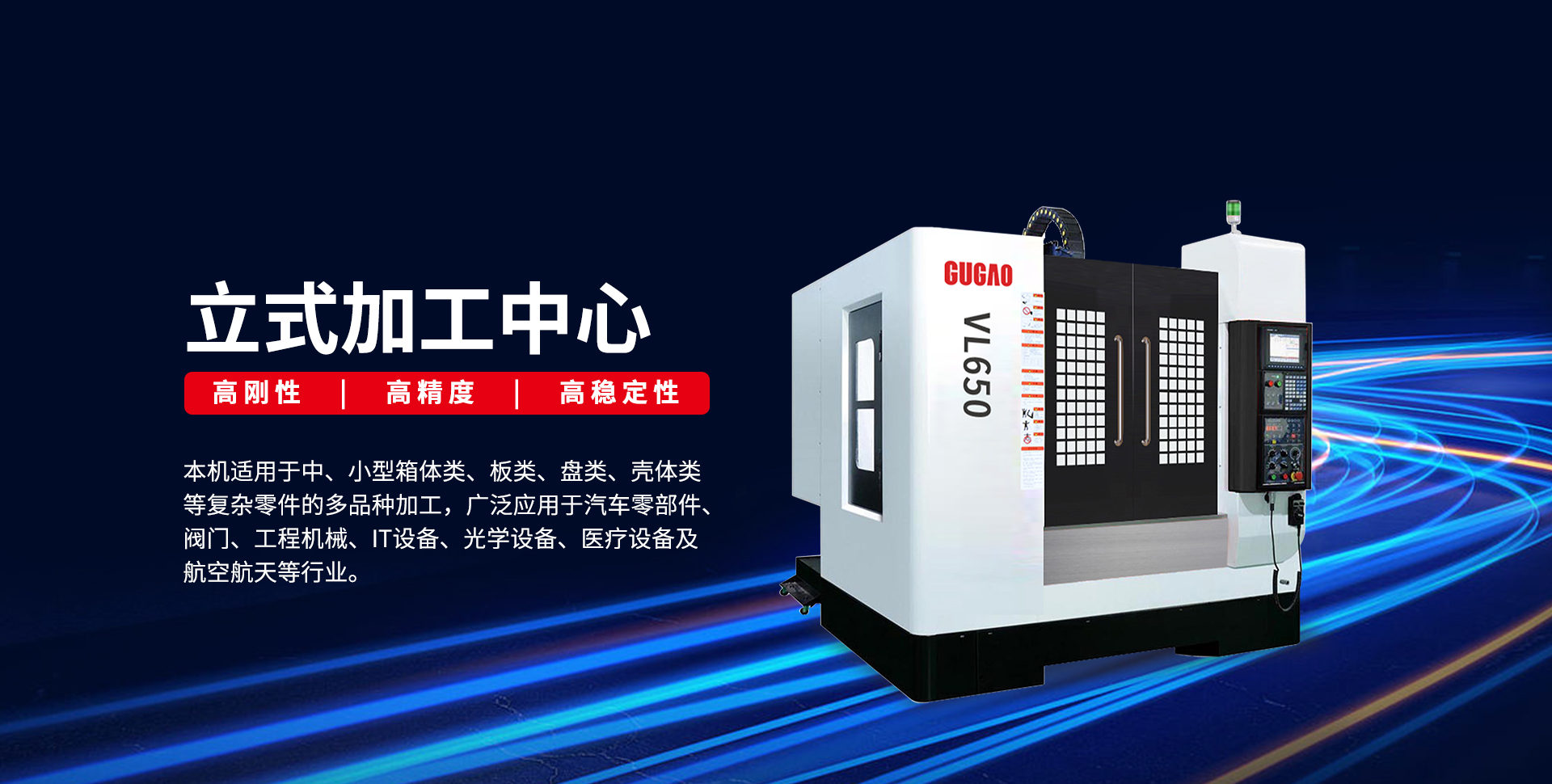

  • VL650
  • 600/500/520mm
  • 125~645mm
  • 800×500mm
  • 550kg
  • 5×18×100
  • 12000rpm
  • ?120/BT40
  • 5.5/7.5kw
  • 48/48/48m/min
  • 10/10/10m/min
  • 24把
  • ?75mm/300mm/7kg
  • 75/150mm
  • 0.008mm
  • 0.005mm
  • 280L/min 6~8bar
  • 20KVA
  • 三菱M80B數控系統
  • 2200×2700×2700mm
  • 4500kg

*以上數據僅供參考,以實物為準
