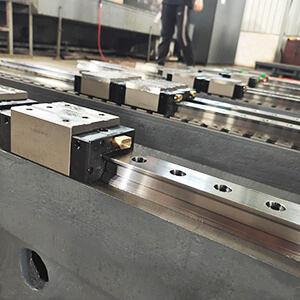

FANUC控制系統、量進給伺服電機、高剛性滾珠絲杠及導軌

安全性高，性價比高，結構設計理念先進

床身鑄件采用樹脂砂造型，HT300強度孕育鑄鐵

床身主要鑄件（底座、工作臺、立柱、滑鞍、主軸箱等）均采用樹脂砂造型，HT300強度孕育鑄鐵，經二次退火、振動時效與充分的時效處理，完全消除鑄造應力及粗加工產生的內應力，確保鑄件剛性好、強度高、組織穩定，機床能長期保持高精度和穩定性。

集團產業鏈式結構，交期快，品質保證

集團具備一條從鑄造，機加，裝配、配電到整機完整的產業鏈，物料提前備貨，嚴格按 照相關標準及要求進行生產，全員參與全程品質監督，確保產品質量有保證；
主要鑄件及光機生產周期可控，交期快。

技術參數

  • 屬性/型號
  • 控制系統
  • X軸行程
  • Y軸行程
  • Z軸行程
  • 主軸端面至工作臺中心距離(Z向)
  • 主軸中心至工作臺面距離(Y向)
  • 工作臺面積(長×寬)
  • 工作臺面最大承重
  • T型槽(寬度×間距×數量)
  • 工作臺分度精度
  • 工作臺重復分度精度
  • 主軸內孔錐度
  • 主軸最高轉速
  • 主軸馬達規格
  • 主軸扭矩
  • 三軸快移速度(X/Y/Z)
  • 三軸進給速度(X/Y/Z)
  • 刀庫形式
  • 刀庫容量
  • 最大刀具直徑(放滿刀/鄰空刀)
  • 最大刀具長度
  • 最大刀具重量
  • 定位精度(X/Y/Z)
  • 重復定位精度(X/Y/Z)
  • 氣壓需求
  • 電氣總?cè)萘?/li>
  • 占地面積(Z×X×Y)
  • 機器重量
  • HM50C
  • FANUC 0i MF(5包)
  • 800mm
  • 700mm
  • 700mm
  • 150～850mm
  • 100～800mm
  • 500×500mm
  • 700kg
  • 18×125×5mm
  • ±5″
  • ±1.5″
  • BT50
  • 6000rpm
  • βiIp22，11/15Kw
  • 105/191N.m
  • 24/24/24m/min
  • 10/10/10m/min
  • 圓盤式
  • 24把
  • φ110/φ200mm
  • 350mm
  • 15kg
  • 0.012mm
  • 0.008mm
  • 0.6～0.8MPa
  • 35KVA
  • 4140×3500×2880mm
  • 10000kg

*所有技術參數以最新技術方案為準
