底座梯形結構設計，內部梯形支撐筋結構承載穩定，抗變形能力強；
立柱大人字型結構設計，增大立柱與底座連接平面，增強立柱的抗變形能力；
鞍座M型結構設計，抗扭曲，輕量化，動態響應好。
廣東巨高智能設備有限公司歡迎您
多語言
采用進口C3級滾珠絲桿和P級線性滑軌，配置優于業內其它配置
為了保證機床的使用精度及使用壽命，巨高精機鉆攻加工中心系列產品采用進口的C3級絲桿、P級線性滑軌。
床身鑄件采用樹脂砂造型，HT300強度孕育鑄鐵
床身主要鑄件（底座、工作臺、立柱、滑鞍、主軸箱等）均采用樹脂砂造型，HT300強度孕育鑄鐵，
經二次退火與充分的時效處理，消除鑄造應力及粗加工產生的內應力，
確保鑄件組織穩定，機床能溝長期保持精度和穩定性。
經二次退火與充分的時效處理，消除鑄造應力及粗加工產生的內應力，
確保鑄件組織穩定，機床能溝長期保持精度和穩定性。
用料好，結構設計合理，直連驅動，定位精度高
-
超大跨距底座是同行的1.6倍，具有超強穩定性
-
機床全封閉防護，高度人性化設計
機床的床身導軌（XY軸）采用伸縮防護罩結實耐用、運動穩定流暢，無異響，立柱導軌（Z軸）采用風琴式加盔甲式防護，輕便美觀；
機床整機采用全封閉防護，全防護設計高度人性化設計，操作者能夠在安全舒適的環境中工作。
-
直連驅動，傳動剛性好，定位精度高
三軸電機與高精度滾珠絲杠采用直接連接驅動的方式，滾珠絲杠經過預拉伸安裝，以進一步減小絲杠撓度影響，提高傳動剛性及定位精度。
集團產業鏈?zhǔn)浇Y(jié)構，交期快，品質保證
集團具備一條從鑄造，機加，裝配、配電到整機完整的產業鏈，
物料提前備貨，嚴格按 照相關標準及要求進行生產，全員參與全程品質監督，確保產品質量有保證；
主要鑄件及光機生產周期可控，交期快。
物料提前備貨，嚴格按 照相關標準及要求進行生產，全員參與全程品質監督，確保產品質量有保證；
主要鑄件及光機生產周期可控，交期快。
技術參數
- 屬性/型號
- 三軸行程(X/Y/Z)
- 主軸鼻端至工作臺面距離
- 工作臺尺寸（長×寬）
- 最大承載
- T型槽槽數×槽寬×間距
- 主軸轉速
- 主軸直徑/錐孔
- 主軸電機功率
- 快速移動速度(X/Y/Z軸)
- 切削進給速度
- 刀具數量
- 刀具最大直徑/長度/重量
- 刀具最大直徑(放滿刀/鄰空刀)
- 定位精度(X/Y/Z)
- 重復定位精度(X/Y/Z)
- 氣源/氣壓
- 機床電氣總?cè)萘?/li>
- 系統
- 水箱容積
- 機床外型尺寸(X×Y×Z)
- 機床重量

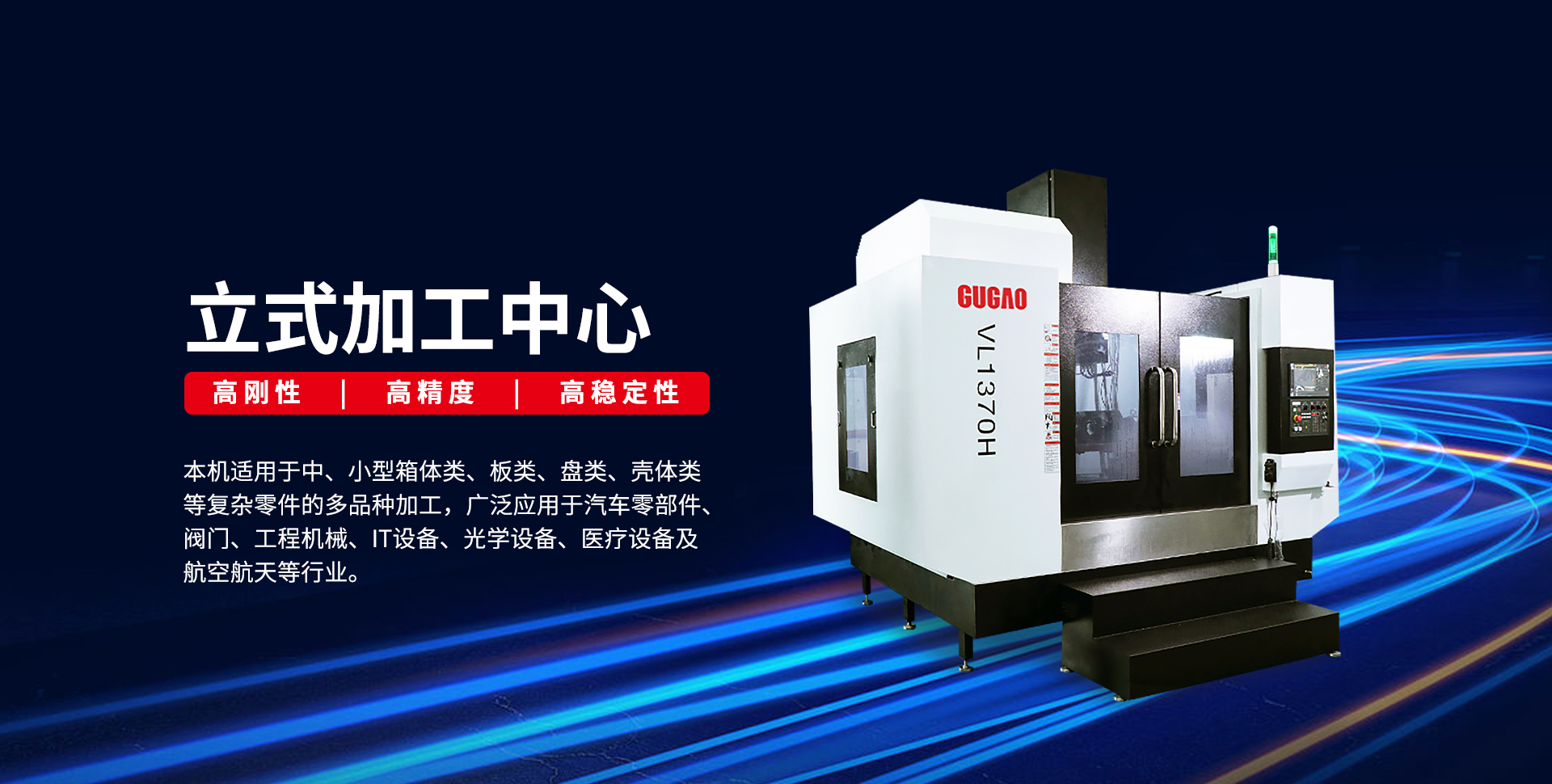

- VL1370H
- 1300/700/550mm
- 160~710mm
- 1400×700mm
- 1000kg
- 5×18×150
- 8000rpm
- ?155/BT50
- 11/15kw
- 30/30/12m/min
- 10/10/10m/min
- 24把
- ?110mm/350mm/15kg
- 110/200mm
- 0.010mm
- 0.006mm
- 280L/min 6~8bar
- 35KVA
- 三菱M80B數控系統
- 420L
- 3700×3330×3100mm
- 9500kg
*以上數據僅供參考，以實物為準
