進口導軌,發那科伺服電機驅動,轉速高

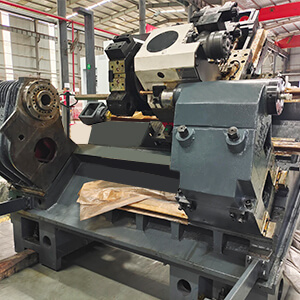

整體式大跨距底座,高精度數控轉臺承接能力強

多級齒輪傳動

主軸傳動用多級齒輪傳動易實現大扭矩切削

集團產業鏈?zhǔn)浇Y(jié)構，交期快，品質保證

集團具備一條從鑄造，機加，裝配、配電到整機完整的產業鏈，物料提前備貨，嚴格按 照相關標準及要求進行生產，全員參與全程品質監督，確保產品質量有保證；
主要鑄件及光機生產周期可控，交期快。

技術參數

  • 屬性/型號
  • 各軸行程(X/Y/Z/W)
  • 主軸中心線至立柱導軌面距離（Y）
  • 主軸鼻端至工作臺中心距離
  • 工作臺尺寸(長×寬)
  • 最大承載
  • T型槽(槽數×槽寬×間距)
  • 主軸電機功率
  • 主軸轉速
  • 主軸錐孔
  • 主軸最大扭矩
  • 鏜軸直徑
  • 快速移動速度(X/Y/Z/W)
  • 切削進給速度(X/Y/Z/W)
  • 刀具數量
  • 刀具最大直徑/長度/重量
  • 刀具最大直徑(放滿刀/空鄰刀)
  • 刀具交換時間(刀-刀)
  • 定位精度(X/Y/Z/W)
  • 定位精度(B)
  • 重復定位精度(X/Y/Z/W)
  • 重復定位精度(B)
  • 氣源/氣壓
  • 機床電氣總?cè)萘?/li>
  • 水箱容積
  • 機床外型尺寸(長×寬×高)
  • 機床重量
  • CB110L
  • 1800/1600/1400/500mm
  • 0-1600mm
  • 0-1900mm
  • 1400×1250mm
  • 5000Kg
  • 7×24×200
  • 22/26Kw
  • 10-2500rpm
  • BT50
  • 840/996(30min)Nm
  • Ф110mm
  • 10/10/10/3m/min
  • 8/8/8/3m/min
  • 40把
  • Ф125mm/400mm/25kg
  • 125/250mm
  • 20S
  • 0.02/0.02/0.02/0.025mm
  • 10"
  • 0.015/0.015/0.015/0.02mm
  • 6"
  • 280L/min 6~8bar
  • 60KVA
  • 300L
  • 7140×4260×4360mm
  • 26000kg

*以上數據僅供參考，以實物為準
