臥式加工中心HM63HD采用倒T 型雙交換工作臺結構，雙交換工作臺可以減少裝夾時間，提升加工效率；適用于進行箱體類零件的復雜加工，在加工過程中可以自動交換刀具，可一次裝夾進行多個面的銑削，在粗、精加工，鏜銑及鉆孔加工需求充分滿足，實現高精高效加工的完美融合。配備高性能FANUC 0i-MF 數控系統，可保證用戶要求的數控加工功能和輔助功能。是一種高性能、高效率、高速度的高檔數控機床。

臥式加工中心HM63HD機床特性


1. 機床主要部件結構均通過有限元分析軟件合理的優化布置，保證其強度與剛性。

2. 機床立柱采用雙柱封閉框架式結構，空腔內設置有較高的縱向和橫向環形筋，使立柱具有較高的抗扭抗彎剛性。

3.融入了國際先進的緊湊型結構設計及控制理念，采用超寬的導軌結構，內部加工空間大。

4.主軸箱采用交流伺服主軸電機可實現主軸無級調速。

5.選用先進的大慣量進給伺服電機實現三軸進給驅動，采用高剛性滾珠絲杠副，從根本上解決工件在加工過程中由于熱變形以及傳動間隙導致的加工誤差，達到省時，高精度的目的。

6.分度回轉工作臺選用大慣量進給伺服電機驅動，位置精度由高精度鼠齒盤定位，高精度，準確可靠?？蛇x擇數控回轉工作臺。

7.配備高性能FANUC 0i-MF 數控系統，可保證用戶要求的數控加工功能和輔助功能。

臥式加工中心HM63HD應用領域

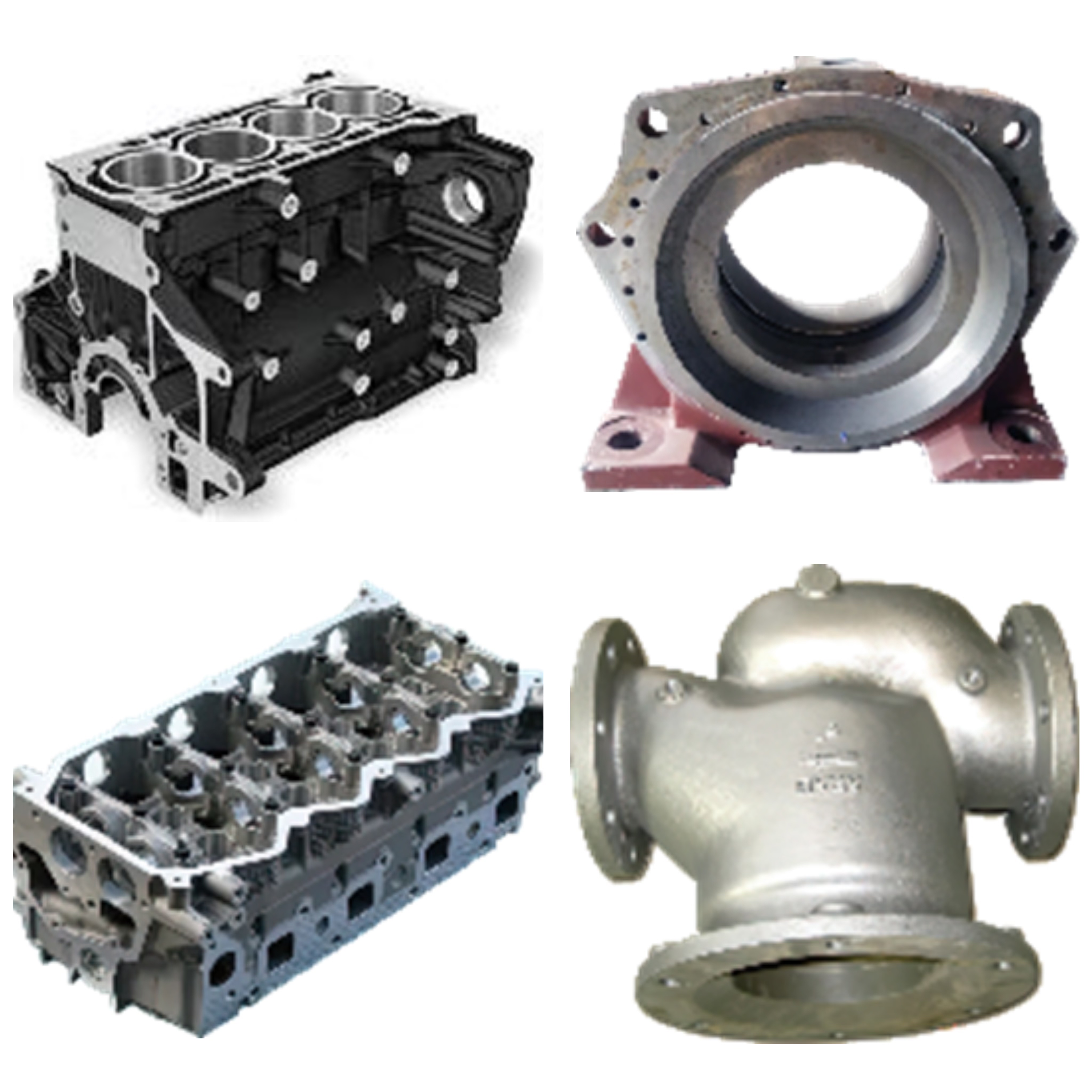

臥式加工中心HM63HD在汽車、航空航天、石油、電力、機車、塑料機械、工程機械等行業的機械加工有廣泛應用。

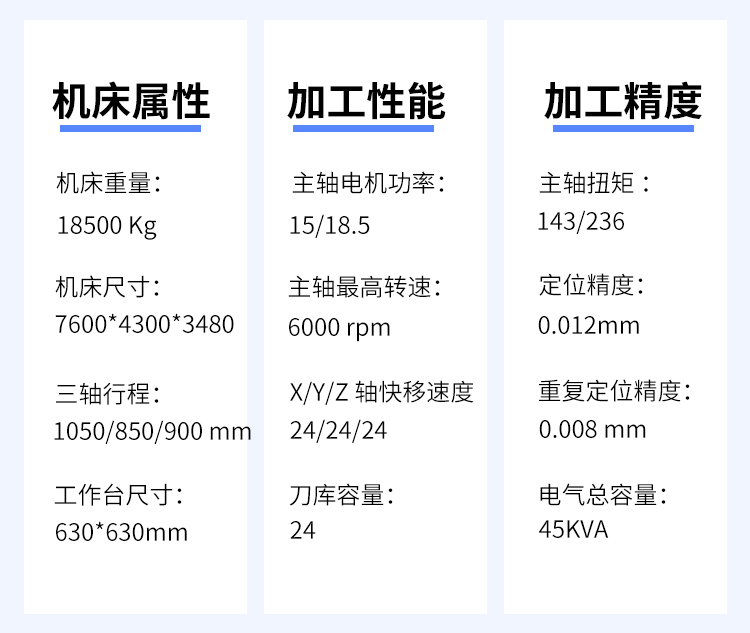

臥式加工中心HM63HD技術參數

三軸行程(X/Y/Z)：1050/850/900mm

工作臺面積(長×寬)單工位：630×630mm

工作臺面最大承重：1200kg

最小分度角度：1°×360mm

機床內允許最大回轉直徑：φ1150mm

工作臺個數：2

主軸內孔錐度：BT50

主軸最高轉速：6000rpm

三軸快移速度（X/Y/Z）：24/24/24m/min

定位精度(X/Y/Z)：0.012mm

重復定位精度(X/Y/Z)：0.008mm

回轉工作臺定位/重復定位精度 ±5/±1.5 〞
