正T型臥式加工中心，其實就是指設備的T型結構床身呈正T字形，而工作臺在橫床身（也就是前置床身）上作左右方向的運動，立柱在縱床身（也就是后置床身）上作前后方向的運動。 這種結構能夠保證機床運動的穩定性。

倒T型臥式加工中心和正T型相反，結構床身呈倒T字形，運動軌跡也和正T大有不同，倒T的工作臺在縱床身上作前后運動，立柱在橫床身上作左右運動。這種結構就更能保證移動部件的質量輕盈度，多應用于精密臥式加工中心。


簡單來說：

正T型結構：工作臺左右移動，立柱前后移動。

倒T型結構：工作臺前后移動，立柱左右移動。


因?yàn)楸攘⑹郊庸ぶ行膶?duì)下凹和模具內腔加工更為有利，且排屑更容易，所以近年來臥式加工中心被廣泛應用于各個行業領域，加工精度穩定、效率高、質量好等特點也得到了廣泛認可。

但由于臥式加工中心的結構形式多種多樣，想要選擇出最為適合的加工設備，還是要結合自身企業的需求選擇。

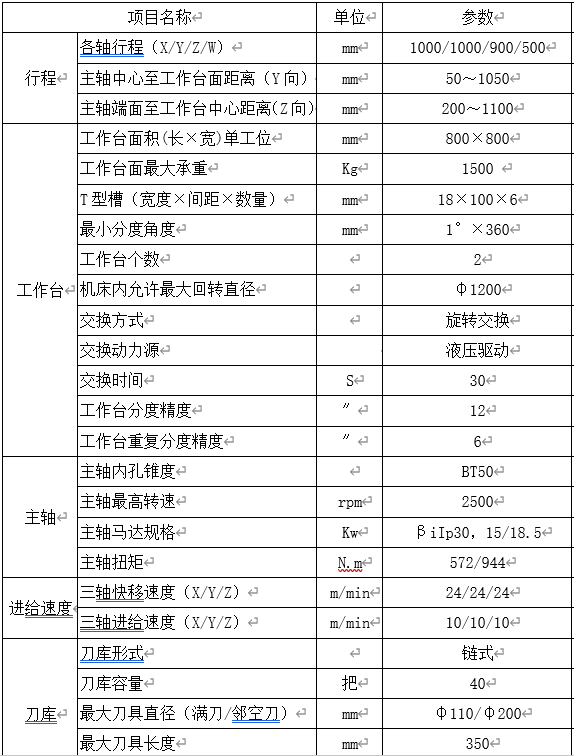

HM80WD臥式加工中心是帶W軸倒T型雙交換工作臺結構，適用于進行箱體類零件的復雜加工，在加工過程中利用刀庫可以自動交換刀具，工件可一次裝夾進行四個面的銑削、鉆孔、擴孔、鏜孔、鉸削、攻絲、端面加工、鏜臺階孔等多種工序的加工。機床主體結構為倒T型，動柱式結構，剛性好。
