HM63H臥式加工中心，采用倒T型，動柱式結構，剛性好?，F(xiàn)代化的機床及控制理念、緊湊的結構設計，保證高效率和高精度的單件或中小批量產品的加工要求。

在加工過程中可以自動交換刀具，可一次裝夾進行四個面的銑削，鉆孔，擴孔，鏜孔，鉸削，攻絲，端面加工，鏜臺階孔等多種工序。



產品參數

三軸行程(X/Y/Z)1000/850/900mm

主軸端面至工作臺中心距離（Z向）200～1100mm
主軸中心至工作臺面距離（Y向） 120～970mm
工作臺面積(長×寬)單工位630×630mm
工作臺面最大承重1200kg
主軸最高轉速6000rpm
三軸快移速度（X/Y/Z）24/24/24m/min
定位精度(X/Y/Z)0.012mm
刀庫容量24把
占地面積(Z×X×Y)5300×4200×3480mm

機床重量（約）14500kg

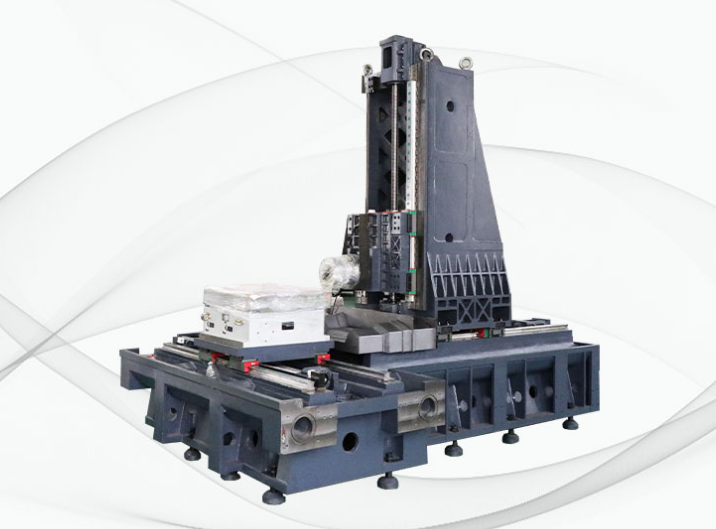

床身結構

一體式床身，倒T型，動柱式結構

合理的筋格優化布置，匹配M形加強筋

立柱與床身合為一體

各部件性能指標均有保障，

床身剛性高，切削振動減小

抗扭、持久、減振


主軸結構

BT50高拉力主軸

加工時不易產生振動

寬域交流伺服主軸電機

可實現主軸無級調速


進給結構

快移速度24m/min

可實現高速高精加工

大慣量進給伺服電機

高剛性滾珠絲杠副

確保加工誤差小

保證加工精度


換刀結構

圓盤式刀庫/24T

刀具交換不占據工件加工區域

規避換刀過程工件干涉風險

T-T換刀時間更短

刀具夾持更安全


床身鑄件

樹脂砂造型，HT300強度孕育鑄鐵，

鑄件剛性好、強度高、組織穩定

長期保持高精度和穩定性


應用行業

HM63H臥式加工中心適用于進行箱體類零件的復雜加工，如LED箱體加工，通訊，新能源，壓鑄箱體等。
